铝模自动化线方案

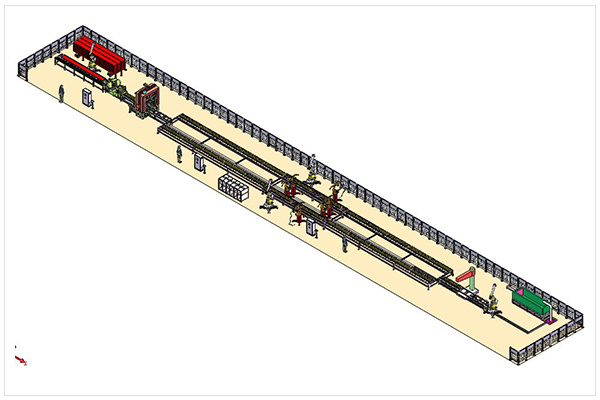

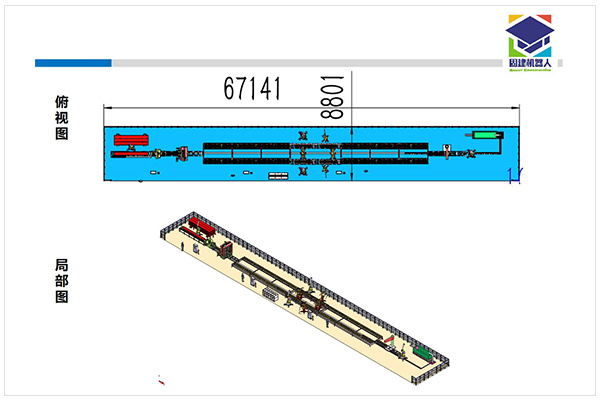

自动化产线方案介绍

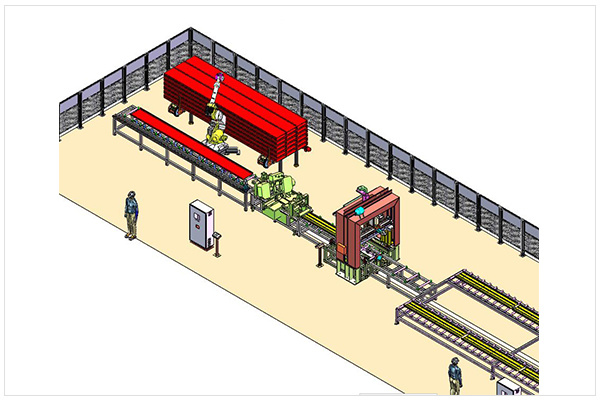

铝模板自动化产线-备料、锯切、铣孔工序
铝模板自动化产线-备料、锯切、铣孔工序
铝模板自动化产线-备料、锯切、铣孔工序
铝模板自动化产线-备料、锯切、铣孔工序

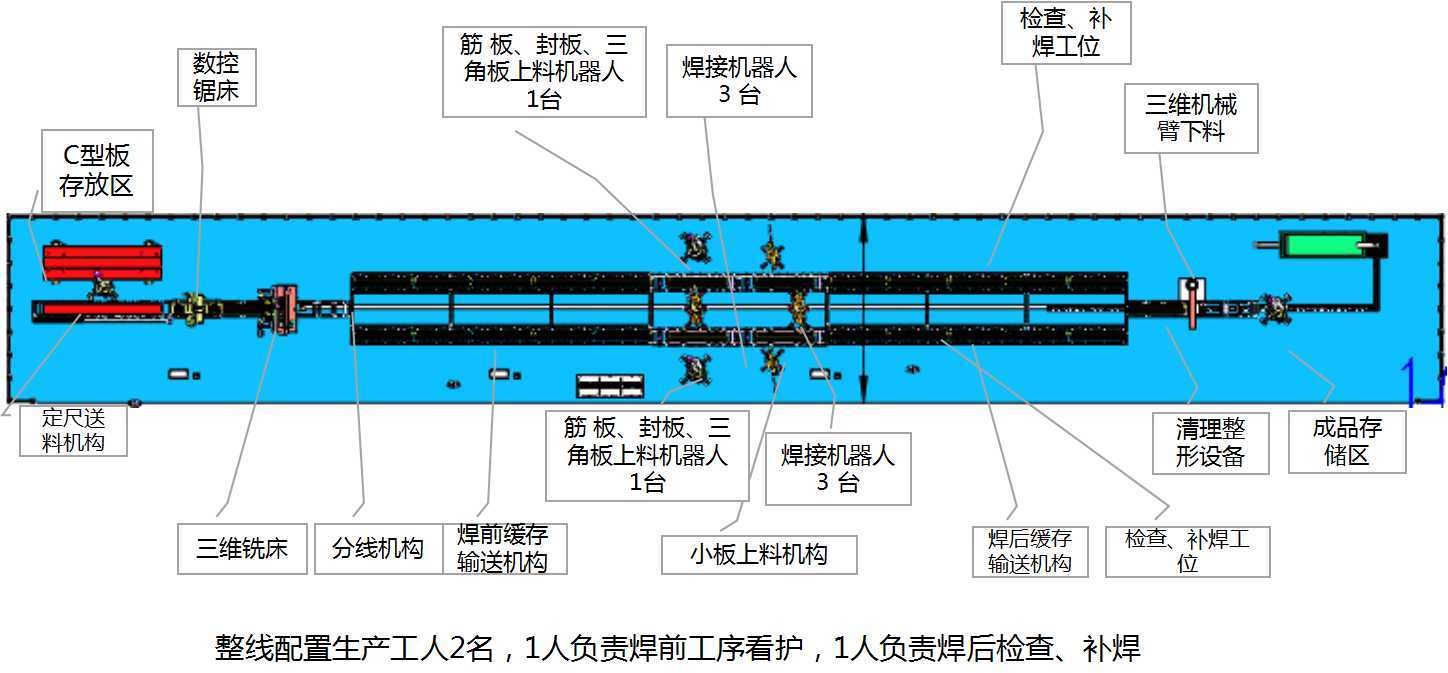

铝模板自动化产线—工序分解
产能数据
产能数据
原材料5.5米C型铝材各种标准平面模板（最大尺寸500mm*2900mm)设计产能要求：每一天生产1000平方上述产品。
锯床 HK-400
单根C型板锯切，50秒/断*3=150秒，送料夹紧时间30秒，合计180秒
铣孔，以2700mm长为例，2700/50-1=53个孔，排铣安装8把铣刀计算，最多7次可以铣完，每次铣孔+走位时间按10秒算，铣孔工序70秒内完成。铣拉片槽，也可以在60秒内完成，合计130秒

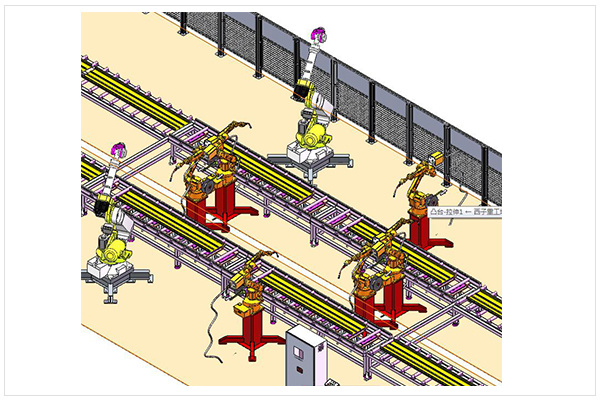

400*2700平面模板，2800mm焊缝长度，焊接速度400mm/min，三台机器人焊接，3分钟一个成品
结论：本产线最长工序时间为180秒，每小时可生产400*2700mm平面模板20块。20*24*1.08平方＝518.4，2条焊接线一天产能1036.8平方，一个月3万个平方。满足产能要求。
